Esame di Riparazioni di settembre superato!
“-A casa dello scarparo (calzolaio , NdR), vanno tutti con
le scarpe rotte”-
(DVD recorder Telesystem e DVD/CD Player Amstrad riparati in
due ore!)
Settembre ai miei tempi , per gli studenti che durante
l’anno scolastico avevano avuto sino a
tre materie voti da insufficienza , era
un appuntamento ‘’ sofferto”, dovendo
dimostrare, con gli esami di riparazione , di aver studiato tutta l’estate e
recuperato il gap di conoscenze.
Anch’io ieri, 19 settembre , in una giornata ppiovosa, dopo
mesi di siccità, ho superato il mio esame di Riparazioni. In effetti a causa
del maltempo che mi impediva di
impegnarmi all’aperto nei lavori agricoli , ho deciso di confrontarmi a “muso duro” con due “rogne”
elettroniche che da anni
in salotto aspettavano che dessi loro uno sguardo e che ogni volta
che gli passavo di fronte urlavano il
famoso proverbio”- A casa dello scarparo (calzolaio , NdR), vanno tutti con le
scarpe rotte!”- ed io che gli
rispondevo:-Mo’ che vado in pensione, vi aggiusto per le feste!”-
Esame
n1:DVD Recorder Telesystem TS5.9RX
Insomma mentre fuori pioveva e tirava una fredda tramontana,
ho iniziato la diagnosi del pezzo forte: un DVD recorder della Telesystem che a
suo tempo mi era servito per riversare in DVD filmati di manifestazioni,
comprese quelle per la Kater I rades con i
superstiti del naufragio e tante iniziative del Centro Sociale di Via
santa Chiara.
La ricerca guasti: Data tensione all’apparato esso mi
rispondeva con un bell’HELLO, ed poi NO DISK , ma al comando manuale o con telecomando di Open,
il carrello del DVD rimaneva ostinatamente chiuso, nonostante che si sentisse un flebile ronzio all’invio del
comando stesso.
Diagnosi iniziale: lettore DVD bloccato o meccanicamente o a
causa di qualche falso contatto.
Smontaggio.: Disconnesso l’appparato dalla rete. – Non
lasciate mai inserito il cavo di alimentazione nella presa quando state aprendo un apparato elettronico/elettrico-Ne
và della vostra vita!
Svitate e viti del coperchio superiore
Estratto esso, l’interno
del Telesystem apppare diviso in due parti: a destra il lettore /Rec DVD e a
sinistra la parte elettronica e di alimentazione.
Il lettore DVD ha 4 viti che lo bloccano meccanicamente al
telaio inferiore:: svitatele e sfilate
il DVD con un movimento all’indietro .
Il lettore del Telesystem ha poco dietro lo sportellino frontale e leggermente in basso di esso una rotella bianca che è calettata con il carrello del DVD. Muovendo con il polpastrello questa ruota dentata il carrello anche se non alimentato si muove sino all’estrazione finale.
Nel suo
movimento si nota la cinghietta in gomma
di trasmissione che collega il motorino
dedicato al carrello, con il gruppo di
ruote dentate che permettono il
movimento del carrello stesso.
Quesito amletico: cinghia o ruote dentate usurate?
A prima vista la cinghia non sembrava eccessivamente allentata, viste anche le sue
piccole dimensioni. Ho quindi provato , dopo aver spostato il dvd su un supporto isolante ad alimentarlo ed
aiutarlo nel moviemnto di espulsione dano un piccolo giro alla ruota dentata:
Il carrello ha iniziato a muoversi,
estrando e rientrando!- ma solo se ogni volta lo aiutavo manualmente , quindi a questo punto al 99 per
cento la causa era la cinghietta. Estratta la stessa l’ho messa da parte per
acquistarne un’altra presso la Melchioni di
Brindisi.(misura standard 25 mm di
diametro)
Esame n 2 : Lettore CD/DVD Amstrad D350
Messo da parte il Recorder e le parti smontate, sono passato
all’esame del Player Amstrad
La ricerca Guasti: Data tensione all’apparato esso
inizialmente sembrava perfettamente funzionante, aprendo e chiudendo il
carrlllo accettando un CD ed andando in
play. Tiravo troppo presto un sospiro di sollievo ed imputavo alla leggerezza
dei miei figli sull’averlo dichiarato
fuori uso …dopo due minuti di funzionamento esso letteralmente si
spegneva. Perplesso ho controllato il cavo di alimentazione, la presa e dopo
aver ripremuto il pulsante di accensione esso riprendeva a funzionare …ma solo
per un minuto o poco più!
Diagnosi inziale: avaria sui circuiti di alimentazione
Smontaggio: svitate le viti del coperchio superiore,
inizialmente quel b…rdo non voleva staccarsi dal frontalino essendo esso
incastrato ad esso per un paio di mm. La soluzione è stata non tirarlo indietro,
ma tirarlo verso l’alto permettendo di sganciarsi, visto che era stato infilato
in quel modo in fabbrica qualche decina
di anni fa.

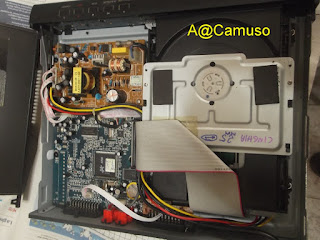

Finalmente l’apparecchio elettronico appariva all’interno
composto da tre parti:
A desrta il modulo di alimentazione, al centro il lettore
CD/DVD , e a sinistra la scheda di comando e controllo.

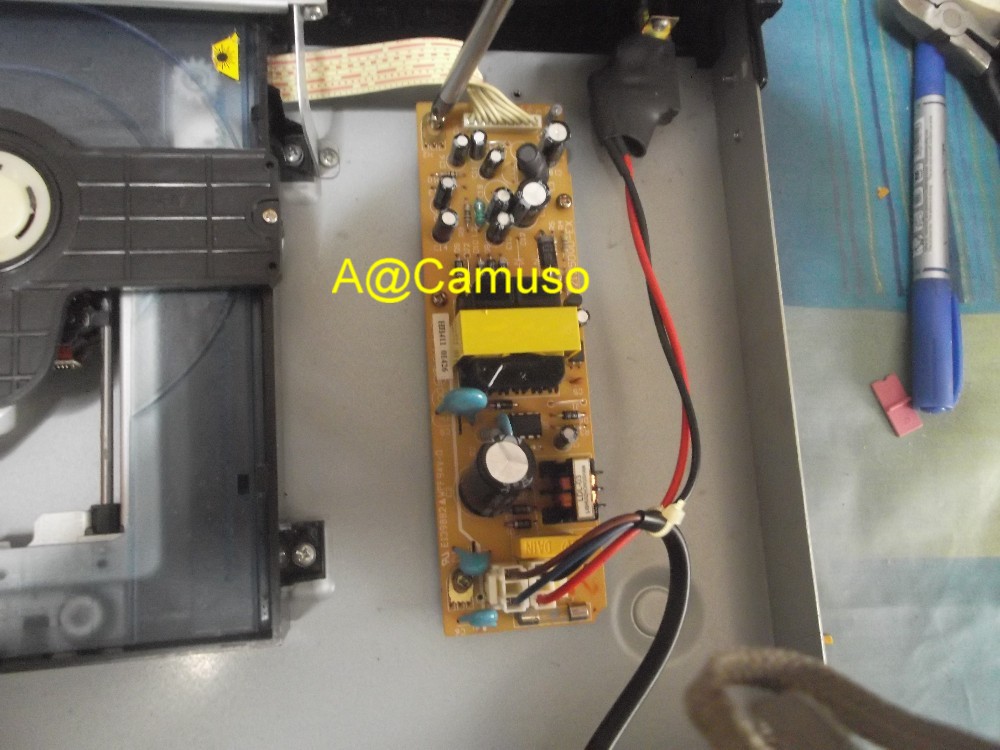

Il guasto: avendo
ipotizzato un guasto sulla parte alimentazione la mia attenzione si dedicava al suo modulo, dove oltre ai
trasformatori e i componenti a semiconduttore
vi erano gli imputati principali di ogni guasto ai sistemi di

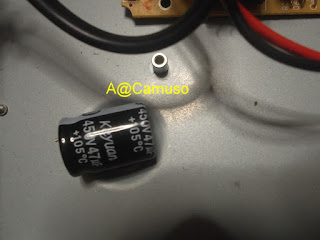

alimentazione: i condensatori elettrolitici. In effetti quello inserito nella parte di rettificazione dell’alternata di rete, un condensatore elettrolitico da
47 microfarad , 450 Vl, risultava leggermente gonfio nella parte superiore
e caldo al tatto . Acceso il saldatore ed impugnato il succhiastagno appena ho provato ad estrarlo uno dei reofori
del condensatore rimaneva sulla piastra e sulla stessa si notavano leggeri
segni”antichi” di liquido fuoriuscito, segni evidenti che la mia ipotesi era
corretta
. Ho cercato nei miei cassettini un condensatore simile e l’ho trovato
un condensatore di dimensioni un po più grandi ma identico nelle
caratteristiche, e che avevo acquistato per la riparazione di una radio a
valvole. Ho inserito per prova il
condensatore –Rispettate le polarità per evitare un fragoroso botto!- e
magicamente il Player ha ripreso a funzionare correttamente.
Anche in questo caso mi son ripromesso di acquistarne uno di dimensioni identiche ,
insieme alla cinghietta del Recorder.
Acquistati entrambi e rimontati i due dinosauri a cui sono
affezionato hanno ripreso a funzionare alla grande!
Tempo di riparazione reale
:due ore- Esame di settembre per tecnici elettronici pensionati superato!
Antonio Camuso
